Commander C200

Filtrace

Filtrace

Jmenovité vstupní napětí (V)
Název produktu
Vstupní napětí
Trvalý výstupní proud
Jmenovitý výkon
Dostupnost
Cena bez DPH
C200
1/3×230 V, 1×230 V, 3×230 V, 3×400 V
>80 A (200 V), >47A (400 V), 1,2 A, 1,3 A, 1,4 A, 1,7 A, 1,8 A, 2,2 A, 2,3 A, 2,4 A, 3,2 A, 3,3 A, 3,7 A, 4,1 A, 4,2 A, 4,6 A, 5,3 A, 5,6 A, 6,0 A, 6,8 A, 7,2 A, 7,3 A, 7,5 A, 8,8 A, 9,4 A, 9,6 A, 10 A, 13,3 A, 13,5 A, 17 A, 17,2 A, 17,6 A, 25 A, 27 A, 30 A, 33 A, 35 A, 42 A, 44 A, 45 A, 47 A, 61 A, 75 A, 83 A, 100 A, 155 A, 157 A, 210 A, 224 A, 320 A, 550 A
>22 kW, 0,18 kW, 0,25 kW, 0,37 kW, 0,55 kW, 0,75 kW, 1,1 kW, 1,5 kW, 2,2 kW, 3,0 kW, 4,0 kW, 5,5 kW, 7,5 kW, 11,0 kW, 15 kW, 18,5 kW, 22 kW

C200-01200017-A-0,25kW
1×230 V
1,7 A
0,25 kW

Více než 5 ks

3 126 Kč bez DPH 21% (cena s DPH 3 782,46 Kč)
C200-01200024-A-0,37kW
1×230 V
2,4 A
0,37 kW

Více než 5 ks

3 478 Kč bez DPH 21% (cena s DPH 4 208,38 Kč)
C200-01200033-A-0,55kW
1×230 V
3,3 A
0,55 kW

Více než 5 ks

3 773 Kč bez DPH 21% (cena s DPH 4 565,33 Kč)
C200-01200042-A-0,75kW
1×230 V
4,2 A
0,75 kW

Více než 5 ks

3 888 Kč bez DPH 21% (cena s DPH 4 704,48 Kč)
C200-02200024-A-0,37 kW
1/3×230 V
2,4 A
0,37 kW

Více než 5 ks

3 715 Kč bez DPH 21% (cena s DPH 4 495,15 Kč)
C200-02200033-A-0,55 kW
1/3×230 V
3,3 A
0,55 kW

Více než 5 ks

4 068 Kč bez DPH 21% (cena s DPH 4 922,28 Kč)
C200-02200042-A-0,75 kW
1/3×230 V
4,2 A
0,75 kW

Více než 5 ks

4 241 Kč bez DPH 21% (cena s DPH 5 131,61 Kč)
C200-02200056-A-1,1kW
1/3×230 V
5,6 A
1,1 kW

Více než 5 ks

4 830 Kč bez DPH 21% (cena s DPH 5 844,30 Kč)
C200-02200075-A-1,5kW
1/3×230 V
7,5 A
1,5 kW

Více než 5 ks

5 599 Kč bez DPH 21% (cena s DPH 6 774,79 Kč)
C200-02400013-A-0,37kW
3×400 V
1,3 A
0,37 kW

Méně než 5 ks

5 362 Kč bez DPH 21% (cena s DPH 6 488,02 Kč)
C200-02400018-A-0,55kW
3×400 V
1,8 A
0,55 kW

Více než 5 ks

5 656 Kč bez DPH 21% (cena s DPH 6 843,76 Kč)
C200-02400023-A-0,75kW
3×400 V
2,3 A
0,75 kW

Méně než 5 ks

5 836 Kč bez DPH 21% (cena s DPH 7 061,56 Kč)
C200-02400032-A-1,1kW
3×400 V
3,2 A
1,1 kW

Více než 5 ks

6 072 Kč bez DPH 21% (cena s DPH 7 347,12 Kč)
C200-02400041-A-1,5kW
3×400 V
4,1 A
1,5 kW

Více než 5 ks

6 662 Kč bez DPH 21% (cena s DPH 8 061,02 Kč)
C200-03200100-A-2,2kW
1/3×230 V
10 A
2,2 kW

Více než 5 ks

6 304 Kč bez DPH 21% (cena s DPH 7 627,84 Kč)
C200-03400056-A-2,2kW
3×400 V
5,6 A
2,2 kW

Více než 5 ks

8 014 Kč bez DPH 21% (cena s DPH 9 696,94 Kč)
C200-03400073-A-3,0 kW
3×400 V
7,3 A
3,0 kW

Více než 5 ks

8 724 Kč bez DPH 21% (cena s DPH 10 556,04 Kč)
C200-03400094-A-4,0 kW
3×400 V
9,4 A
4,0 kW

Více než 5 ks

9 782 Kč bez DPH 21% (cena s DPH 11 836,22 Kč)
C200-04200133-A-3,0 kW
1/3×230 V
13,3 A
3,0 kW

Méně než 5 ks

8 782 Kč bez DPH 21% (cena s DPH 10 626,22 Kč)
C200-04200176-A-4,0 kW
3×230 V
17,6 A
4,0 kW

Více než 5 ks

9 961 Kč bez DPH 21% (cena s DPH 12 052,81 Kč)
C200-04400135-A-5,5kW
3×400 V
13,5 A
5,5 kW

Více než 5 ks

12 728 Kč bez DPH 21% (cena s DPH 15 400,88 Kč)
C200-04400170-A-7,5kW
3×400 V
17 A
7,5 kW

Více než 5 ks

14 849 Kč bez DPH 21% (cena s DPH 17 967,29 Kč)
C200-05200250-A-5,5 kW
3×230 V
25 A
5,5 kW

Méně než 5 ks

19 038 Kč bez DPH 21% (cena s DPH 23 035,98 Kč)
C200-05400270-A-11 kW
3×400 V
27 A
11,0 kW

Více než 5 ks

23 915 Kč bez DPH 21% (cena s DPH 28 937,15 Kč)
C200-05400300-A-15 kW
3×400 V
30 A
15 kW

Méně než 5 ks

28 911 Kč bez DPH 21% (cena s DPH 34 982,31 Kč)
C200-06400350-A-15 kW
3×400 V
35 A
15 kW

Méně než 5 ks

32 051 Kč bez DPH 21% (cena s DPH 38 781,71 Kč)
C200-06400420-A-18,5 kW
3×400 V
42 A
18,5 kW

Méně než 5 ks

35 409 Kč bez DPH 21% (cena s DPH 42 844,89 Kč)
C200-06400470-A-22 kW
3×400 V
47 A
22 kW

Méně než 5 ks

45 073 Kč bez DPH 21% (cena s DPH 54 538,33 Kč)

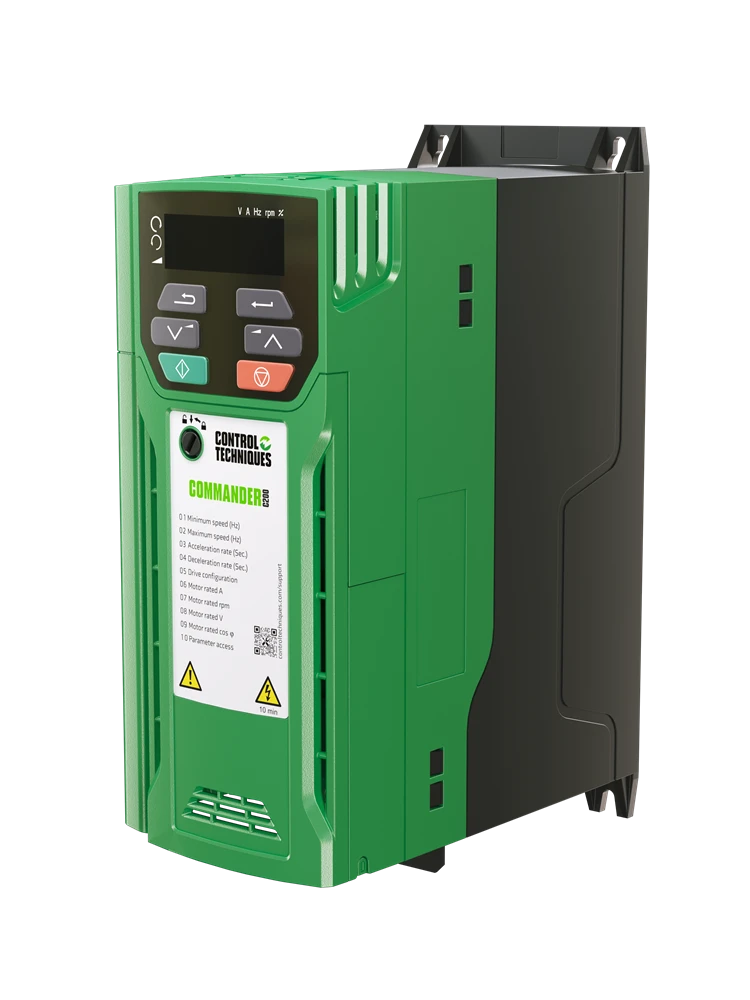

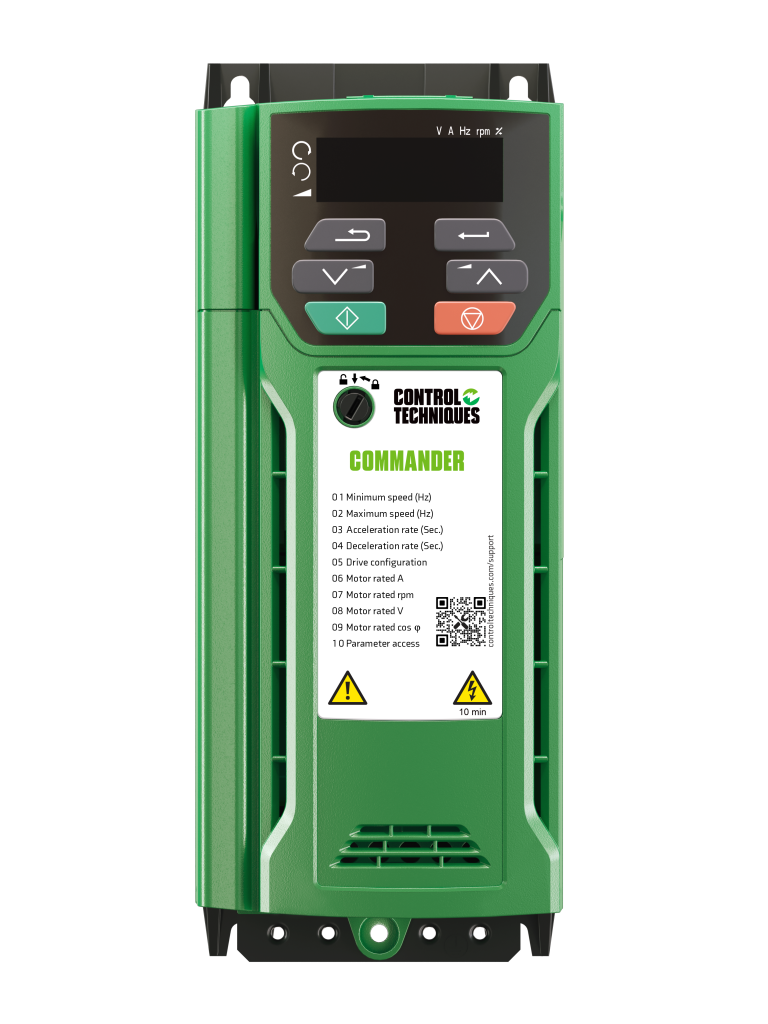

Commander C200

Řada Commander C200 poskytuje maximální výkon zařízení s vektorovým algoritmem
řízení motorového toku RFC-A, uživatelským PID regulátorem a programovatelnou vnitřní
logikou včetně komparátorů a jiných užitečných funkcí.

  • Logické funkční bloky, PID
  • Vstup termistoru
  • Integrované PLC (CoDeSys)
  • Možnost SD karty pro ukládání a kopírování parametrů a/nebo PLC programů
  • Možnost zálohování 24V
  • Možnost komunikace RS485/Modbus RTU
  • 2x analogový vstup, 1x analogový výstup, 1x digitální vstup/výstup, 1x relé
  • Rozšiřující SI slot pro komunikaci nebo I/O (pouze měniče velikosti 2 a vyšší)

Více o skupině těchto produktů naleznete ZDE.

Video

Commander C200 Quick Start Guide

Commander C200 Quick Start Guide Parameter Focused

Commander C - simple & reliable motor control

SPECIFIKACE

Výkon (kW)0,25 - 132
Výstupní proud @ 40°C (A)1,7 - 266
Přetižitelnost v režimu Heavy Duty (Open Loop)150%
Přetižitelnost v režimu Normal Duty110%
Napájecí napětí (V)110; 230; 400; 575; 690
Spínací kmitočet (kHz)0,67; 2; 3; 4; 6; 8; 12; 16
Stupeň krytíIP20
Přídavné lakovaní desek plošných spojů
Brzdný tranzistor
EMC filtr (dle EN61800-3)

REŽIMY ŘÍZENÍ

Otevřená smyčka - vektor (indukční motory)
Otevřená smyčka - U/f (indukční motory)
Skalární režim řízení
Ventilátorový režim řízení
RFC-A Otevřená smyčka - Rotor Flux Control pro asynchronní motory

I/O

+10 V výstup (pro potenciometr)
+24 V výstup
Analogový vstup (V-mA)1
Analogový vstup (V) / Digitální vstup1
Analogový výstup (V)1
Digitální vstup3
Digitální vstup / vstup PTC nebo PT čidla1
Digitální vstup / Digitální výstup1
Relé1

KOMUNIKACE A HMI

Modbus RTU volitelný
LED display
Programování a diagnostika přes PC

INTELIGENTNÍ FUNKCE

PLC
Hodiny reálného času (RTC Keypad)

FUNKCE

Volitelné záložní napájení 24 V
Pohotovostní režim (Standby mode)
Inteligentní řízení čerpadla
Předehřev
Ovládání brzdy

ROZŠIŘUJÍCÍ SLOTY

SI-Option - slot1
AI-Adapter - slot1

TYP APLIKACE

Standardní aplikace
Ventilátory

Soubory ke stažení

NázevVelikostStáhnout
Commander C brožura2.97 MB Stáhnout
Commander C - datasheet1.33 MB Stáhnout
Commander C - leták1.41 MB Stáhnout
Elementární nastavení C200691.73 KB Stáhnout
Commander C - Návod k použití7.18 MB Stáhnout
C200-C300_5-9_Krok za krokem3.92 MB Stáhnout
C200-C300_1-4_Krok za krokem1.41 MB Stáhnout
Commander C - Nulování poruchy140.75 KB Stáhnout

Všechny podklady ke stažení naleznete ZDE.
