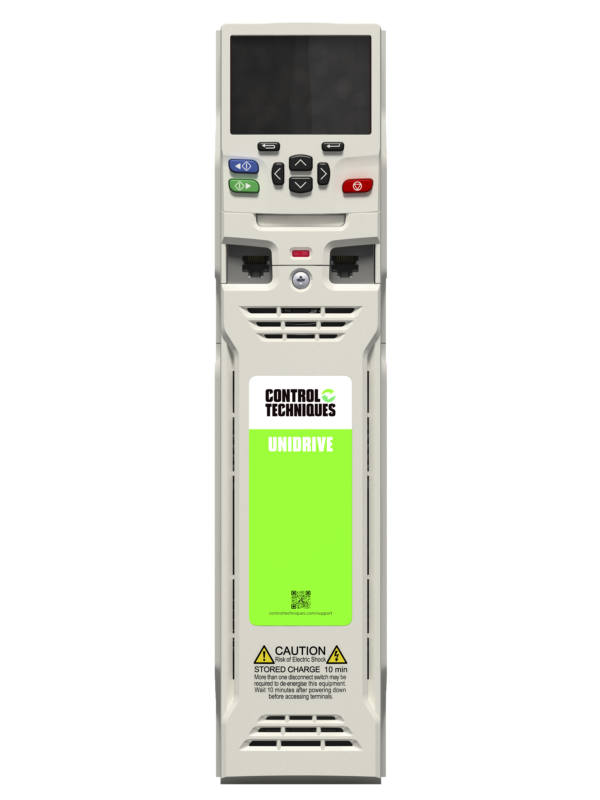

M702

Popis

Měniče řady Unidrive M702 představují komplexní řídící systém pro přesné řízení asynchronních motorů v otevřené nebo uzavřené smyčce, dále servomotorů, motorů s permanentními magnety v otevřené nebo uzavřené smyčce.
Kromě standardního STO (Safe Torque Off) vstupu je k dispozici i druhý STO pro maximální bezpečnost zařízení (SIL3). Počet vstupů a výstupů měniče M702 je omezen, protože je navržen tak, aby byl řízen přes průmyslovou sběrnici.
Obsahuje Ethernet a digitální I/O v reálném čase.
Přímá integrace s bezpečnostními systémy.

Výkon: 0,75 – 280 kW
Výstupní proud @ 40°C: 2,5 – 507 A
Nápájecí napětí: 230, 400, 575 a 690 V
Maximální výstupní frekvence: 550 Hz
Integrovaný 2xSTO vstup (SIL 3).
Funkce bezpečného pohybu s SI-Safety rozšiřující kartou.
Integrovaná komunikace Ethernet/IP, Modbus TCP/IP a Profinet RT.
Synchronizovaná komunikace RTMoE.
Vestavěná IT a HTTP webová komunikace.
Ideální pro centralizované a decentralizované řízení.
Vestavěná programovatelná logika PLC.
Programování IEC61131-3.
3 volné SI sloty pro rozšiřující karty (PLC, Fieldbus, I/O…).
Díky AFE (aktivní řízený usměrňovač) je možné použít měnič i pro rekuperaci.
Integrovaný enkodérový vstup (až 2 vstupy a 1 simulovaný výstup).
Integrovaný Machine Controller – elektronická hřídel, vačka a další polohové funkce přímo v měniči.
Pokročilé řízení systému s modulem Mci.
K dispozici volitelný vícejazyčný LCD displej pro rychlé programování a diagnostiku.
Možnost SD karty nebo SmartCard pro ukládání a kopírování parametrů, popřípadě PLC programů.

Další informace

Jmenovitý výkon	>22 kW, 0,75 kW, 1,1 kW, 1,5 kW, 2,2 kW, 3,0 kW, 4,0 kW, 5,5 kW, 7,5 kW, 11,0 kW, 15 kW, 18,5 kW, 22 kW, 30 kW, 45 kW, 56 kW, 74 kW, 110 kW, 160 kW, 200 kW
Jmenovité vstupní napětí	1×230 V, 3×400 V, 3×575 V, 3×690 V
Napájecí napětí (V)	230, 400, 575, 690
Jmenovitý trvalý výstupní proud	>80 A (200 V), >47A (400 V), 3,2 A, 3,3 A, 3,7 A, 4,1 A, 4,2 A, 4,6 A, 5,3 A, 5,6 A, 6,0 A, 6,8 A, 7,2 A, 7,3 A, 7,5 A, 8,8 A, 9,4 A, 9,6 A, 10 A, 13,3 A, 13,5 A, 17 A, 17,0 A, 17,2 A, 17,6 A, 25 A, 27 A, 30 A, 33 A, 35 A, 42 A, 44 A, 45 A, 47 A, 61 A, 75 A, 83 A, 100 A, 155 A, 157 A, 210 A, 224 A, 320 A, 550 A
Bezpečnostní STO funkce	ANO
Digitální vstupy (počet)	2
Volitelné dig. vstupy/výstupy	NE
Digitální výstupy (počet)	NE
Analogové vstupy (počet)	1
Analogové výstupy (počet)	Rozšiřující karta
Relé výstupy	1xNO
NFC	NE
Komunikace	Multi Protocol
Zpětná vazba	ANO
Připojení brzdného rezistoru	ANO
Pro asynchronní motory	ANO
Pro synchronní motory	ANO
Rekuperace do sítě	ANO
Přetížení	200%
Požární režim	ANO
Podpora čidla zpětné vazby	ANO
Stand-By režim	ANO
Polohovací funkce	ANO
Ovládání brzdy motoru	ANO
Max. výstupní frekvence (600Hz)	<600Hz
Stupeň krytí	IP 20
Typ aplikace	Čerpadla a čerpací technika, Dráty a kabely, Jeřáby a kladkostroje, Jevištní technika, Kovy, Lesnictví a zpracování dřeva, Manipulační technika, Obalová technika, Obnovitelná energie, OEM výroba, Plasty, Těžební průmysl, Tiskařský průmysl, Voda a odpadní systémy, Zatěžovací pracoviště

Video

Unidrive - universal high performance drives

Unidrive M701 - Uvedení do provozu se servomotorem

Soubory ke stažení

Název	Velikost	Stáhnout
Unidrive M - leták	4.26 MB	Stáhnout
Unidrive - brožura	6.99 MB	Stáhnout
M700 - uživatelská příručka	30.96 MB	Stáhnout
M700 - leták	1.94 MB	Stáhnout
M700 - Datasheet	1.31 MB	Stáhnout

Všechny podklady ke stažení naleznete ZDE.
